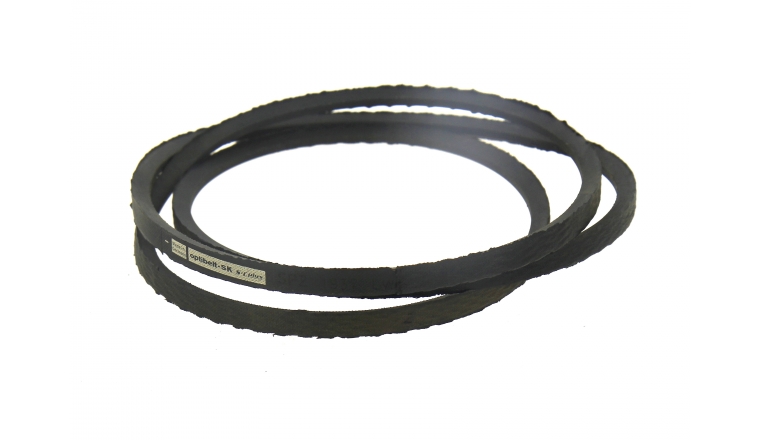

La courroie trapézoïdale SPZ1937 mesure 1900mm en longueur intérieure (Li) et 1950mm en longueur extérieure (Le, La).
Sa longueur primitive (Lp, Lw ou Ld) est de 1937mm comme sa référence nous l'indique.
Le profil SPZ nous indique que cette courroie est de forme trapézoïdale, sa largeur en haut du trapèze est de 9,7mm et sa hauteur de 8mm.
Elle s'utilise sur de nombreuses machines. Pour le bon usage de votre matériel, il est important de vérifier son état d'usure et de la changer si nécessaire.
Comment choisir sa courroie ?
Il existe de nombreux modèles de courroie. Afin d'effectuer le bon choix, il peut être utile de se reporter aux indications marquées sur votre ancienne courroie.
Ces données peuvent vous donner la longueur primitive et le profil de la courroie (SPZ, SPA...).
Si ces informations sont effacées, la mesure de votre courroie s'impose. Mesurez la à l'aide d'un pied à coulisse et d'un mètre ruban. Les mesures utiles sont la largeur et la hauteur du trapèze ainsi que la longueur extérieure.
Petit calcul
La longueur extérieure - 13mm correspondent à la longueur primitive d'une courroie SPZ.
| Longueur |
1950 mm
|
| Longueur en pouce |
76.25 pouces
|
| Largeur |
9.7 mm
|
| Hauteur |
8 mm
|
| Type de courroie |
Courroie trapezoïdale
|
| Longueur extérieure |
1950 mm
|
| Longueur primitive |
1937 mm
|
| Longueur intérieure |
1900 mm
|
| Profil |
9,7mm x 8mm - SPZ
|
