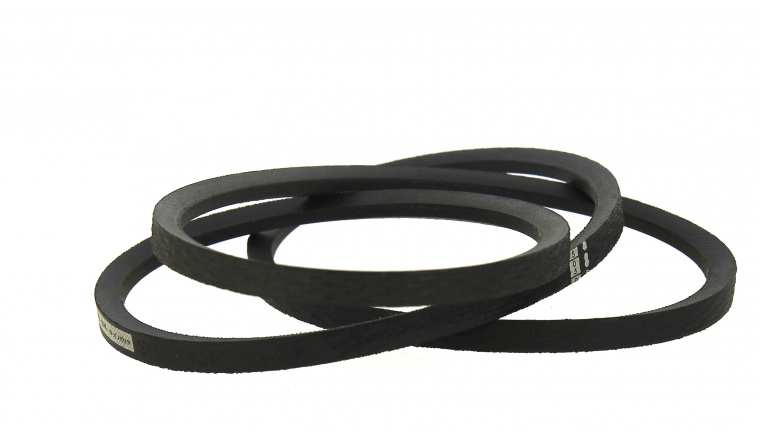

9,7x8mm, ce sont la largeur et l'épaisseur de la courroie trapézoïdale SPZ 1362. Cette courroie de la marque Codex a une longueur intérieure de 1325mm, une longueur extérieure de 1375mm et sa longueur primitive est indiquée dans la référence soit 1362mm.
Cette courroie SPZ1362 est lisse et étroite, elle assure une bonne adhérence. Elle s'adapte sur de nombreux modèles de machine.
Son changement impose de respecter ses dimensions. Référez vous sur la courroie, sa référence est marquée dessus.
Si la référence sur votre courroie n'est plus lisible, prenez la longueur extérieure, la hauteur et la largeur de votre courroie.
Vous connaissez sa longueur extérieure (Le 1375mm) et sa section (SPZ 9,7x8mm), un simple petit calcul vous permet de retrouver sa longueur de référence ou longueur primitive (Lp) car Le = Lp + 13mm.
Conseils
Chaque mesure se prend courroie tendue.
Utilisez un mètre ruban pour effectuer vos mesures.
Une courroie coupée se mesure à plat.
Faites un repère à la craie ou au stylo sur la courroie fermée afin de déterminer un point de départ de mesure.
| Longueur |
1375 mm
|
| Longueur en pouce |
53.6 pouces
|
| Largeur |
9.7 mm
|
| Hauteur |
8 mm
|
| Type de courroie |
Courroie trapezoïdale
|
| Longueur extérieure |
1375 mm
|
| Longueur primitive |
1362 mm
|
| Longueur intérieure |
1325 mm
|
| Profil |
9,7mm x 8mm -SPZ
|
